horisontal skrå seng dreiebenk
Høypresisjonsspindelenhet av hylsetype, rimelig spindellagerstruktur og bruk av høypresisjonsspindellager sikrer høy stivhet og holdbarhet til spindelen.
Funksjonen

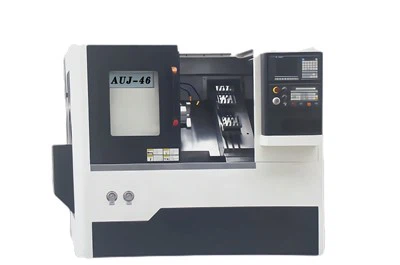

AUJ-40 CNC dreiebenk med skrå seng
Avansert overordnet design
CNC Precision Machining, Nye dreiebenker med skrå seng, den generelle 45-degree skråstilte sengdesignen er praktisk for sponfjerning, og det rimelige arrangementet av ribber gjør at sengen har høy stivhet og stabilitet, rimelig dreiebenk cnc-fresemaskinakse.
Høypresisjonsspindel
cnc-fresemaskinakse, høypresisjonshylse-type spindelenhet, rimelig spindellagerstruktur og bruk av høypresisjonsspindellager sikrer høy stivhet og holdbarhet til spindelen CNC Precision Machining.
Høyeffektiv behandling
Nye dreiebenker med skrå seng, maksimal hastighet på spindelen kan nå 6000 rpm, og den raske bevegelseshastigheten til X- og Z-aksene kan nå 20 m/min. Maskinverktøyet er utstyrt med en hydraulisk bakstokk og et hydraulisk servotårn som standard, og kan utstyres med en automatisk mater for å oppnå høyhastighets, høyeffektiv automatisk behandling, xyz dreiebenk rimelig dreiebenk.
Beskyttelse og Chip Evakuering
Ny dreiebenk med skrå seng, maskinverktøyet tar i bruk full styreskinnebeskyttelse, automatisk spontransportør, xyz dreiebenk med stor strømning og høy kjølepumpe.
|
Markter |
Type |
||
|
AUJ-40 |
|||
|
Processin |
Maks svingdiameter over sengen |
(mm) |
380 |
|
Svingdiameter på glideplate |
(mm) |
180 |
|
|
Maks klippelengde |
(mm) |
250 |
|
|
Spindelhastighetsområde |
(mm) |
420 |
|
|
Spindel |
Spindelhastighetsområde |
/ |
50-4200 omdreininger/min |
|
Spindelhastighetstrinn |
/ |
Trinnløs hastighetsregulering |
|
|
Spindelboring |
(mm) |
Φ56 |
|
|
Manuell Klukk |
/ |
Spesiell konfigurasjon |
|
|
Hyd raulic Cuck |
/ |
Standardkonfigurasjon (Φ160) |
|
|
Spindelmotorkraft |
(kW) |
5,5 (servo) |
|
|
Mate |
Z-akseslag |
(mm) |
450 |
|
X-akseslag |
(mm) |
150 |
|
|
Rask bevegelseshastighet |
(m/min) |
20/20 |
|
|
X/Z Min inngang |
(mm) |
0.001 |
|
|
Drivmotorens dreiemoment X/Z |
N.M |
Servo 1.2/1.2 |
|
|
Posisjon |
Repeterbarhetsnøyaktighet X/Z |
(ISO) |
0.005/0.005 |
|
Vogn |
Horisontalt åttestasjons tårn |
/ |
Standard konfigurasjon |
|
Dreiebenk verktøy dimensjon |
/ |
20×20 |
|
|
Repeterende posisjonspresisjon |
/ |
0.005 |
|
|
/ |
/ |
0.5 |
|
|
Bakstokk |
Slag av tailstock-hylse |
/ |
125 |
|
Diameter/hull på taiistock-ermet |
/ |
Φ60mm/MT4 |
|
|
Arbeidsstykke |
Presisjon på arbeidsplassen |
IT6 |
|
|
Ordplassers ruhet |
Ra0.8 Ra1.6 |
||
|
CNC-system |
FANUC |
Valgfri |
|
|
GSK KND SYNTEC |
Standard konfigurasjon |
||
|
Dimensjoner på Too l (L×B×H) (mm) |
2050x1625x1640 |
||
|
Vekt (kg) |
2700 |
||
| Merk:Hvis parametrene har noen endring, vennligst følg opp det virkelige produktet. | |||
